지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
F22Method of Operation:

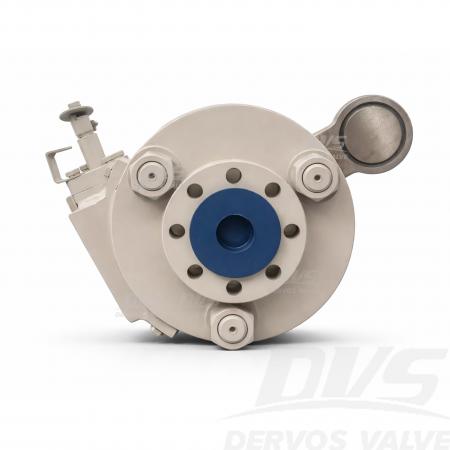

Hand wheel2인치 600LB 스윙 타입 블라인드 밸브는 ASME B16.34 표준에 따라 제작되었습니다. 밸브 본체는 F22 재질이며, 스윙 타입의 구조를 가지고 있습니다. 연결 방식은 RF 방식이며, 핸드휠이 장착되어 있습니다. 작동 모드.
|
유형 |
스윙형 블라인드 밸브 |
|
크기 |
2인치 |
|
압력 |
600파운드 |
|
연결 |
RF |
|
작업 |
핸드휠 |
|
본체 재질 |
F22 |
|
디자인 표준 |
ASME B16.34 |
|
대면 |
공급업체 표준 |
|
연결 종료 |
ASME B16.5 플랜지 RF |
|

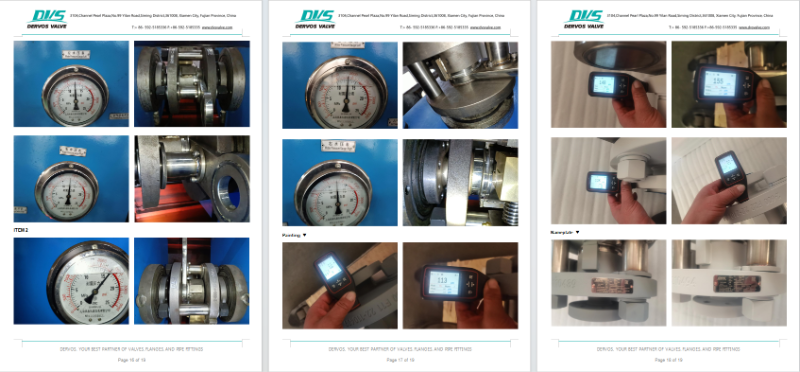

시험 및 검사 규정 |
API 598 |
|
온도 |
-29 ~ 530 °C |
|
적용 가능한 매체 |
수성 가스 |
1. 스윙형 블라인드 메커니즘을 통해 파이프라인 시스템의 신속한 차단 및 안전한 유지보수가 가능합니다.
2. RF 플랜지가 있는 F22 합금강 본체는 고온 강도와 안정적인 밀봉 성능을 보장합니다.
에 관심이 있다면 우리의 제품과한 자세한 내용을 알고 싶다면,메시지를 남겨주십시오 여기,우리가 응답할 것입니다 당신은 빨리 우리가 할 수 있습니다.
