지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
A216 WCBMethod of Operation:

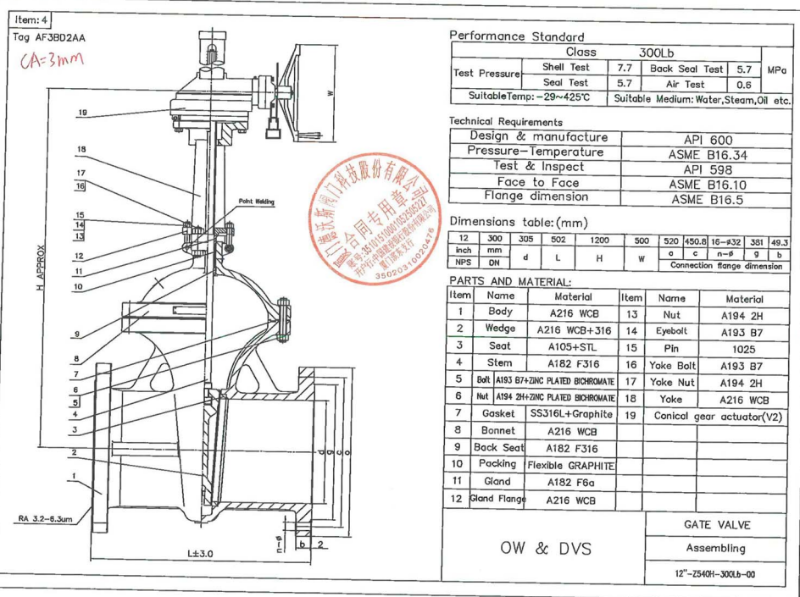

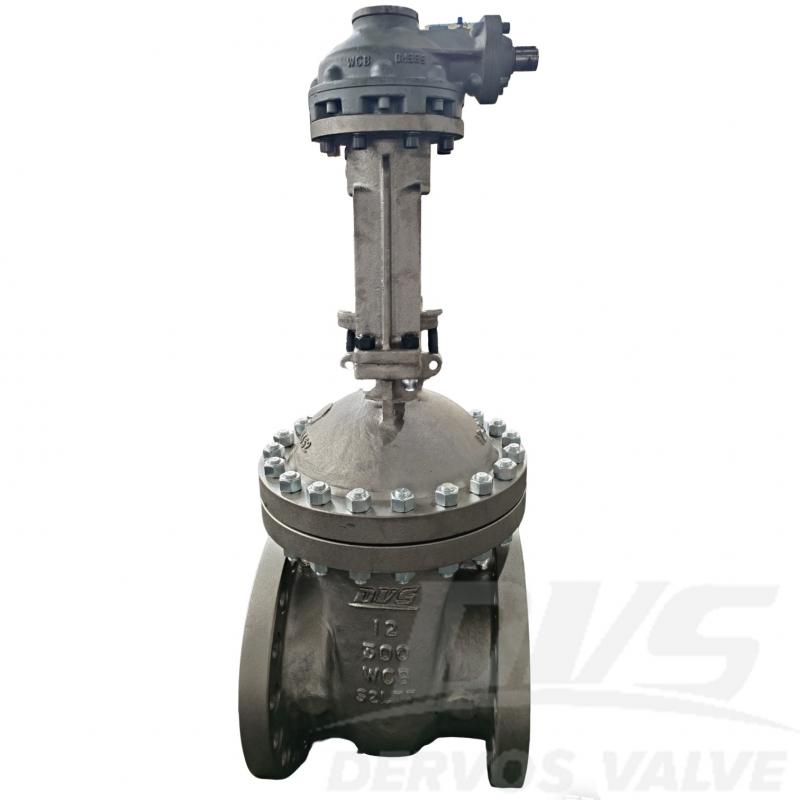

Bevel Gear12인치 300LB 주강 게이트 밸브는 API600 표준에 따라 제작되었습니다. 밸브 본체는 A216 WCB 재질이며, 유연한 웨지형 시트, 전체 보어 설계, 볼트식 보닛(BB), 외부 스크류 및 요크(OS&Y) 구조를 특징으로 하여 안정적인 밀봉과 손쉬운 유지보수를 보장합니다. 연결 방식은 RF 방식이며, 위치 표시기와 그리스 니플이 있는 베벨 기어를 사용합니다. 작동 모드.
|
유형 |
주강 게이트 밸브 |
|
크기 |
1 2 " |
|
압력 |
3 00LB |
|
연결 |
RF |
|
작업 |
베벨 기어 |
|
본체 재질 |
A216 WCB |
|
디자인 표준 |
API 600 |
|
대면 |
ASME B16.5 |
|
플랜지 치수 |
ASME B16.5 |
|
시험 및 검사 암호 |
API 598 |
|
온도 |
- 29 ~ 425 °C |
|
적용 가능한 매체 |
물, 석유 및 가스 |
1. 내구성 있는 주강 구조: 고품질 WCB 주강으로 제작된 이 게이트 밸브는 고압 조건에서도 오래도록 안정적인 성능을 보장합니다.
2. 안정적인 밀봉 및 작동: API 600 표준에 따라 설계된 돌출형 플랜지(RF)는 견고한 밀봉과 부드럽고 정밀한 작동을 제공합니다.
