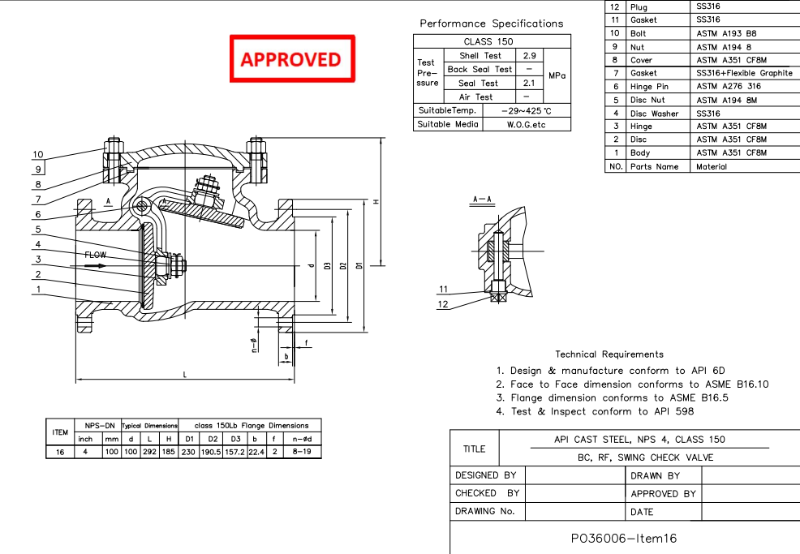

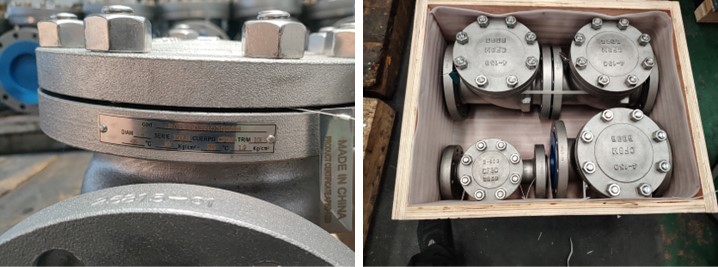

4 인치 150LB 주강 스윙 체크 밸브는 API 6D 표준에 따라 제작됩니다. 밸브 본체는 ASTM A351 CF8M 재질로 제작되었습니다. 구조적 특징은 스윙형, 외부 핀 방식입니다. 연결 방식은 RF입니다.
지불:
30% when order confirmed, 70% before shipment제품 원산지:
china색:
Customization배송 포트:
Shanghai, China리드 타임:
30~60 days Ex Works after order confirmationMaterial:
ASTM A351 CF8M
|
유형 |
스윙 체크 밸브 |
|
크기 |
4인치 |
|
압력 |
150파운드 |
|
연결 |
RF |
|
본체 재질 |
ASTM A351 CF8M |
|
디자인 표준 |
API 6D |
|
대면 |
ASME B16.10 |
|
플랜지 치수 |
ASME B16.5 |
|
시험 및 검사 코드 |
API 598 |
|
온도 |
-29 ~ 425 °C |
|
적용 매체 |
물, 석유 및 가스 |

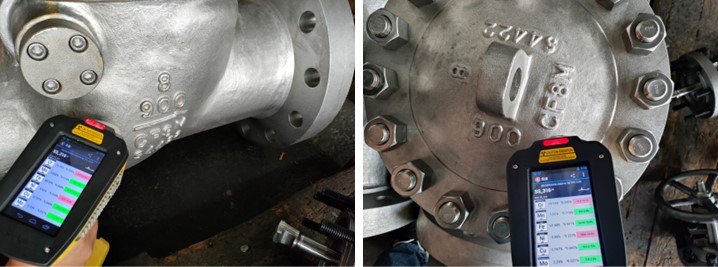

1. 부식 방지 CF8M 주강으로 제작되어 스테인리스 스틸 용도에 이상적입니다.
2. API 6D 규격을 준수하는 스윙 체크 설계로 안정적인 역류 방지 및 원활한 작동이 보장됩니다.
